流量積算儀

產品特點

• 流量積算儀適用于各種液體、蒸汽、一般氣體等的流量積算測量控制，適用于過熱蒸汽/飽和蒸汽的熱能測量積算控制；
• 具有多種輸入信號功能，可配接各種差壓、壓力及頻率式流量傳感器（如孔板、渦街、渦輪等），可自由選擇多種補償方式（如溫度補償、壓力補償、溫度補償+壓力補償?shù)龋?/li>
• 可隨意改變儀表的輸入信號類型，采用最新無跳線技術，只需設定儀表內部參數，即可將儀表從一種輸入信號改為另一種輸入信號。進一步提高了儀表的多用性與可靠性；
• 具有極寬的顯示測量范圍，可顯示整五位的瞬時流量測量值、溫度補償測量值、壓力補償測量值、流量（差壓、頻率）測量值等及整十一位的流量累積測量值（0～99999999999字），可精確到小數點后三位（0.001）進行累積，可設定儀表內部參數使最大累積值達到999999999.99×100；
• 可對測量介質進行定量/批量控制（帶啟動停止清零功能）；通過軟件處理保證總累積量的數據不丟失；
• 采用查表法進行密度補償，可全自動對過熱蒸汽、飽和蒸汽進行精度極高的積算控制，內置多種流量積算公式，可適應各測量場合，還可根據參數設定自動演算出流量系數K，使參數設定更簡便，更精確；
• 可帶串行通信輸出，采用標準MODBUS、RTU通信協議可與各種帶串行輸入/輸出的設備進行雙向通信，組成網絡控制系統。

 技術參數

商 標	型 號
DC-XMJ	C80、S80、C90系列
輸入信號	模擬量-熱電偶：B、E、J、K、S、T、WRe3-25、F2 電 阻：Pt100、Pt100.、Cu50、Cu100、BA1、BA2 電 流：0～10mA、4～20mA、0～20mA 電 壓：0～5V、1～5V 脈 沖 量 波 形：矩形、正弦或三角波 幅 度：光電隔離，大于4V（或根據用戶要求任定） 范 圍：0～10KHz（或根據用戶要求任定）
輸出信號	開 關 量：啟動、停止、清零 模擬量輸出：DC 0～10mA（負載電阻≤750Ω）                         DC 4～20mA（負載電阻≤500Ω）                         DC 0～5V（負載電阻≥250KΩ）                         DC 1～5V（負載電阻≥250KΩ） 報警輸出：繼電器控制輸出--繼電器ON/OFF帶回差；AC220V/3A，DC24V/6A（阻性負載） 通訊輸出：接口方式采用標準串行雙向通訊接口，光電隔離，RS-485，RS-232等 波特率：1200～9600bps內部自由設定；采用標準MODBUS RTU通信協議 饋電輸出：DC24±1V，負載電流≤30mA
特性	測量精度：±0.5%FS或±0.2%FS 頻率轉換精度：±1脈沖（LMS）一般優于0.2% 分 辨 率：±1字 測量范圍：-19999～99999字 顯示方式：0～99999瞬時流量測量值顯示                     0～99999999999累積值顯示                     -19999～99999溫度補償測量值顯示                     -19999～99999壓力補償測量值顯示                     -19999～99999流量（差壓、頻率）測量值顯示                     高亮度LED（數碼管）測量顯示                     發光二極管工作狀態顯示 報 警：可選擇繼電器上限、下限報警輸出，LED指示。               報警方式為帶回差（用戶可自由設定） 定量控制：可選擇繼電器流量定量到控制，LED輸出指示。 溫度補償：0～50℃數字式溫度自動補償 打印控制：直接配接串行打印機（TP-16ASH系列微打），打印接口為RS-232 打印精度：同儀表精度 參數設定：面板輕觸式按鍵數字設定                     參數設定值斷電后永久保存                     參數設定值密碼鎖定                     斷電后流量累積值時間保持大于兩年，設定參數永久性保持 保護方式：電源欠壓自動復位 工作異常自動復位（Watch Dog）
使用環境	環境溫度：0～50℃ 相對濕度：≤85%RH ·避免強腐蝕性氣體 供電電壓：常規型AC220V %（50Hz±2Hz，線性電源）                     特殊型AC90V～265V（DC24V±2V，開關電源） 功 耗：≤5W（AC220V線性電源供電）               ≤4W（AC90～265V開關電源供電）               ≤4W（DC24V電源供電）

技術參數

DC-WS-XL	C90系列
儀表外形
外形尺寸	寬×高×深：96×96×105mm
開孔尺寸	單位：mm
重 量	·常規型：500g ·特殊型：350g

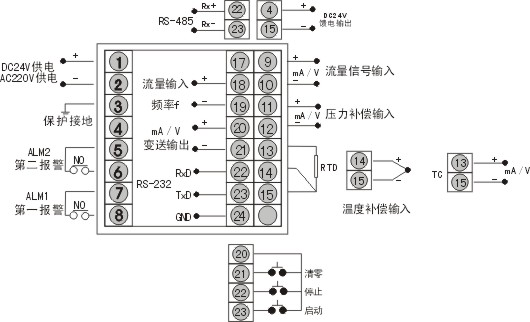

接線圖
備 注	特殊訂貨與本接線圖不同之處，以隨機接線圖為準。 不同功能在同一端子的，只能選其中一種功能

DC-WS-XL	C80系列（橫式）	S80系列（豎式）
儀表外形
外形尺寸	寬×高×深：160×80×140mm	寬×高×深：80×160×140mm
開孔尺寸	單位：mm	單位：mm
重量	·常規型：700g　　　　 　　　　　　　·特殊型：500g

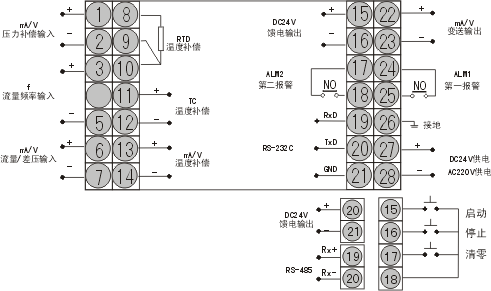

接線圖	橫式
備注	特殊訂貨與本接線圖不同之處，以隨機接線圖為準。（豎式與上接線圖一致，但方向不一樣，豎式儀表 向左逆時針旋轉90℃。）不同功能在同一端子的，只能選其中一種功能。

選型圖譜

1.DC-WS系列流量積算控制儀型譜表（不帶溫、壓補償）：

輸入類型表

變送/報警輸出方式

代 碼	0	2	3	4	5	8
輸出方式	無輸出	4～20mA	0～10mA	1～5V	0～5V	特殊規格

2.DC-WS系列流量(熱能)積算控制儀型譜表（帶溫、壓補償）：

通訊接口方式

變送/報警輸出方式

代 碼	0	1	2	3	4	5	8
輸出方式	無輸出	繼電器	4～20mA	0～10mA	1～5V	0～5V	特殊規格
